61
Cubiertas que dan respuesta a los espacios verdes ubicados sobre construcciones, destinadas
a ser utilizadas como áreas de plantación con fines recreativos, estéticos o medioambientales,
con unos requerimientos mínimos de mantenimiento y con un carácter ecológico y sostenible.
Las plantas se cultivan sobre una capa de sustrato de 15 cm de espesor máximo y el peso de la
capa de sustrato y la capa de vegetación suele ser inferior a 120 kg/m
2
.
Las cubiertas ajardinadas extensivas forman una protección de los edificios y construcciones
afines, especialmente de su impermeabilización, de forma duradera frente a los efectos perjudiciales
externos, conformando una capa termoaislante adicional e incrementando la biodiversidad y el
embellecimiento paisajístico de las cubiertas.

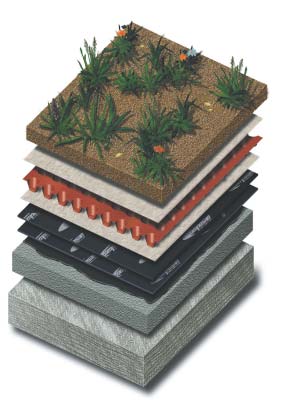

1.
Tierra vegetal y vegetación extensiva.
2.
Capa separadora filtrante de geotextil TERRAM 100.
3.
Capa drenante/antiadherente de geocompuesto COMPOFOL DRAIN.
4.
Lámina de betún modificado COMPOLAM BM PRG-50 J.
5.
Lámina de betún modificado COMPOLAM BM V-40.
6.
Imprimación asfáltica con COMPOPRIMER.
7.
Soporte base de mortero/hormigón.
8.
Soporte resistente de hormigón.
13- Cubiert
a Ecológica Extensiva
13- Cubiert
a Ecológica Extensiva
2
3
4
5
7
1
8
UNE
MEMBRANA
TIPO GA-6
CUBIERTA
TIPO A3
AISLAMIENTO
PENDIENTE
1 - 5 %
TRANSITABLE
RELACIÓN CON
EL SOPORTE
ADHERIDO
PROTECCIÓN
PESADA
VEGETAL
EXTENSIVA
6
