57
12- Cubiert
a Ajardinada Intensiva
12- Cubiert
a Ajardinada Intensiva
2
3
4
1
8
7
5
6

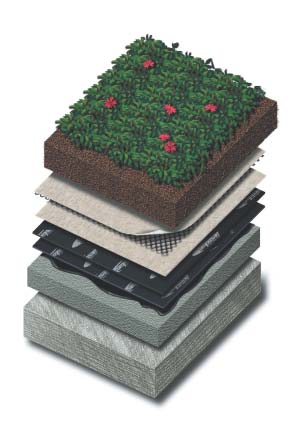

1.
Tierra vegetal y vegetación intensiva
2.
Capa filtrante/drenante de geocompuesto TERRAM B1
3.
Capa separadora antiadherente de geotextil TERRAM 1000
4.
Lámina de betún modificado COMPOLAM BM PRG-50 J
5.
Lámina de betún modificado COMPOLAM BM V-40.
6.
Imprimación asfáltica con COMPOPRIMER.
7.
Soporte base de mortero/hormigón.
8.
Soporte resistente de hormigón.
Cubiertas que dan respuesta a los espacios verdes ubicados sobre construcciones, destinadas
a ser utilizadas como áreas de plantación con fines recreativos, estéticos o medioambientales,
con unos requerimientos de mantenimiento similares a los espacios verdes implantados sobre
suelo. Las plantas se cultivan sobre una capa de sustrato de 15 cm de espesor mínimo y el peso
de la capa de sustrato y la capa de vegetación suele ser superior a 120 kg/m
2
.
Las cubiertas ajardinadas intensivas forman una protección de los edificios y construcciones
afines, especialmente de su impermeabilización, de forma duradera frente a los efectos perjudiciales
externos, conformando una capa termoaislante adicional e incrementando la biodiversidad y el
embellecimiento paisajístico de las cubiertas.
UNE
MEMBRANA
TIPO GA-6
CUBIERTA
TIPO A3
AISLAMIENTO
PENDIENTE
1 - 5 %
TRANSITABLE
RELACIÓN CON
EL SOPORTE
ADHERIDO
PROTECCIÓN
PESADA
VEGETAL
INTENSIVA
