25
2
3
4
5
7
6
1
9
10
8
Cubiertas cuyo uso está destinado al desarrollo de actividades deportivas. Protección pesada
a base de hormigón armado y césped sintético COMPOGRASS.
El sistema COMPOGRASS está formado por una moqueta de césped sintético lastrado con
arena de cuarzo, cuyas características son adecuadas y específicas tanto para un uso intensivo
como de alta competición, favoreciendo el óptimo uso de la superficie de juego así como el
idóneo rebote de la pelota y el deslizamiento controlado del deportista.

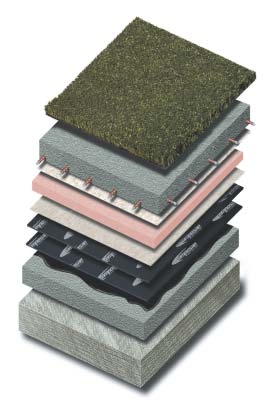

1.
Césped sintético COMPOGRASS lastrado con arena de cuarzo.
2.
Capa de hormigón armado de 10 cm de espesor.
3.
Capa separadora de geotextil impermeable ESTANCO 165.
4.
Paneles de poliestireno extruido tipo IV COMPOFOAM de 4 cm.
5.
Capa separadora antiadherente de geotextil TERRAM 1000.
6.
Lámina de betún modificado COMPOLAM BM PR-50.
7.
Lámina de betún modificado COMPOLAM BM V-40.
8.
Imprimación asfáltica COMPOPRIMER.
9.
Soporte base de mortero/hormigón.
10.
Soporte resistente de hormigón.
UNE
MEMBRANA
TIPO PA-8
CUBIERTA
TIPO T11
AISLAMIENTO
TÉRMICO
POLIESTIRENO
EXTRUIDO
PENDIENTE
0 - 1 %
RELACIÓN CON
EL SOPORTE
ADHERIDO
PROTECCIÓN
PESADA
CÉSPED
SINTÉTICO
USO
DEPORTIVO
TRANSITABLE
4- Cubiert
a Invertida T
ransit
able
4- Cubiert
a Invertida Transit
able
“SISTEMA COMPOGRASS”
“SISTEMA COMPOGRASS”
